Nhà sản xuất cần cẩu múc tại Trung Quốc

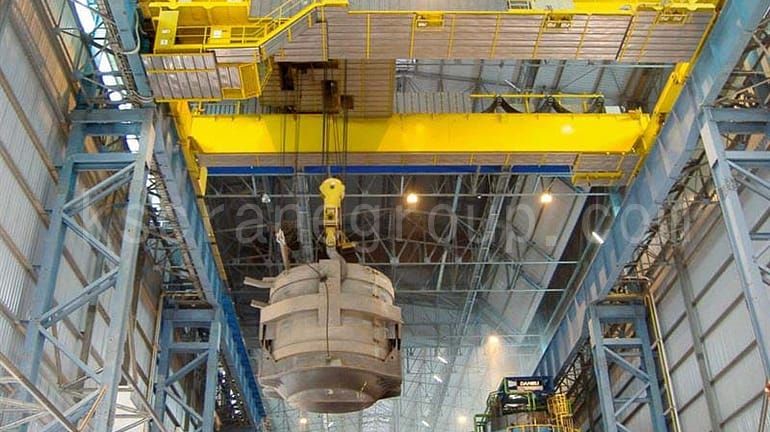

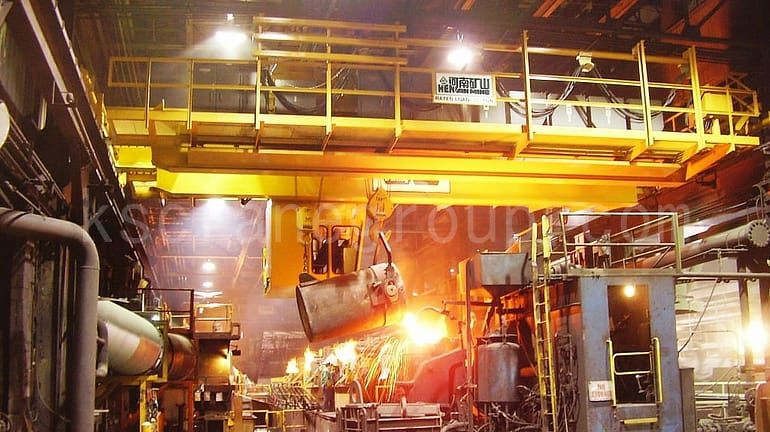

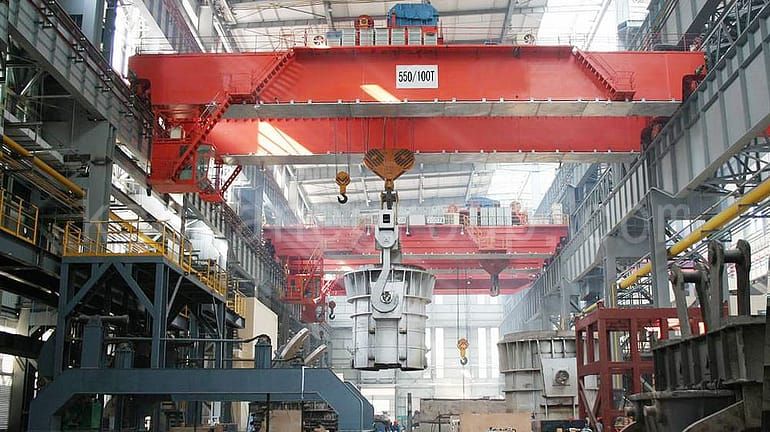

Cần cẩu là thiết bị nâng và vận chuyển chính trong xưởng luyện kim của nhà máy thép, được sử dụng để vận chuyển kim loại lỏng, đổ và trộn sắt trong quá trình luyện kim.

Môi trường luyện kim

Cần cẩu ngành luyện kim thường được sử dụng trong các môi trường đặc biệt, môi trường hoạt động của cần cẩu trong ngành luyện kim có đặc điểm chủ yếu như sau:

Nơi làm việc bụi bặm, luyện kim, đúc, xử lý nhiệt và các quy trình khác khó có thể tránh khỏi sẽ tạo ra bụi nhiệt độ cao, bay lơ lửng trong không khí, bám vào các bề mặt khác nhau của cần trục và thậm chí ảnh hưởng đến hoạt động bình thường của thiết bị điện, nên cần có cần cẩu chuyên dùng cho luyện kim.
Nhiệt độ môi trường cao hơn, nhiệt độ của kim loại nóng chảy thường là hơn 1500 độ C, nhiệt độ phòng trung bình trong nhà máy có thể đạt tới 40-60 độ C, nhiệt độ bức xạ của kim loại nóng chảy trên máy rải có thể đạt tới 300 độ C.
Độ ẩm không khí, không khí sẽ được trộn lẫn với các khí ăn mòn, quá trình nấu chảy, đúc, xử lý nhiệt sẽ tạo ra một số hơi nước, nhưng cũng tạo ra một số khí ăn mòn, dẫn đến độ ẩm cao và môi trường không khí có tính ăn mòn cao, môi trường này sẽ đẩy nhanh quá trình ăn mòn của kết cấu kim loại, cần cẩu rất có hại.

Toàn diện những môi trường làm việc đặc biệt này, cần cẩu của ngành luyện kim đóng một vai trò rất quan trọng, có thể tránh được môi trường đặc biệt trên đối với cần cẩu để mang lại tác động của cần cẩu để đảm bảo công việc nâng hạ trong môi trường đặc biệt có thể được thực hiện suôn sẻ.

Các tính năng của cần cẩu lò luyện kim:

Phòng lái, phòng điện được kết cấu cách nhiệt hoàn toàn, trong phòng được trang bị các thiết bị làm mát (chủ yếu là máy làm lạnh công nghiệp) để đảm bảo hoạt động bình thường của người lái và các thiết bị điện.
Dây cáp sử dụng dây cáp lõi thép chịu nhiệt độ cao (lõi sợi kim loại hoặc lõi dây kim loại);
Nhóm móc hoặc nhóm ròng rọc trên máy rải và nhóm ròng rọc cố định trên xe đẩy đều có cấu trúc khép kín hoàn toàn để thích ứng với hoạt động trong môi trường nhiều bụi, kéo dài tuổi thọ của các bộ phận một cách hiệu quả và giảm tỷ lệ hậu mãi.
Trống nâng là trống hàn.
Ròng rọc là ròng rọc cuộn.
Cáp điện là loại cáp chịu được nhiệt độ cao.
Đối với cần cẩu luyện kim lớn, nếu công suất động cơ của lực kéo đơn cơ lớn hơn 400KW hoặc tổng công suất lớn hơn 500KW thì nên sử dụng nguồn điện 50HZ, 3000V.
Lớp cách điện: Lớp H. Cấp bảo vệ: IP54; Nhiệt độ môi trường làm việc: -10oC -50oC.
Trên 125 tấn cơ cấu chạy ô tô lớn và các thiết bị điện chính được lắp đặt trên dầm chính

Các loại cần cẩu

Cần cẩu 4 dầm YZS

Trọng tải: hơn 125 tấn
Máy rải: móc giàn điểm nâng đôi
Cấu trúc: bốn dầm và xe đẩy đôi

Thông qua cấu trúc xe đẩy đôi chính và phó, bốn dầm và bốn đường ray, nó chủ yếu bao gồm khung cầu, xe đẩy chính, xe đẩy phụ, dầm móc, vận hành ô tô lớn và bộ phận điện, xe đẩy chính chạy trên đường ray dầm chính ở bên ngoài của khung cầu, và xe đẩy phụ chạy trên ray dầm phó ở bên trong khung cầu, thiết bị lấy xe đẩy chính là dầm móc có khoảng cách cố định, dùng để nâng gầu thép, và xe đẩy phụ xe đẩy đi qua hoạt động dưới xe đẩy chính, thiết bị lấy hàng là một cái móc, dùng để phối hợp với móc chính để đổ thép, xỉ thép và các hoạt động nâng phụ trợ khác. Xe đẩy phụ đi dưới xe đẩy chính, thiết bị gắp là móc, dùng kết hợp với móc chính để đổ thép, xỉ và các hoạt động nâng phụ trợ khác.

Công suất(t)	Khoảng cách (m)	Chiều cao nâng (m)		Tốc độ nâng (m/phút)		Nhiệm vụ công tác
Công suất(t)	Khoảng cách (m)	Móc chính	Móc phụ trợ	Móc chính	Móc phụ trợ	Nhiệm vụ công tác
125/32	19	24	26	7.6	9.7	A7
140/32	19	22	24	7.8	9.7	A7
160/32	27	25	26	9.8	12	A7
180/50	28.5	27	29	7.5	10	A7
200/50	28	26	26	6	10	A7
225/65	27	32	34	11	11	A7
240/80	22	25	27	7	9.6	A7
280/80	22	29	29	12	10	A7
320/80	24.5	28	32	7.5	10	A7

Dưới đây là thông số chi tiết: yzs-bốn tia-gáo-cần cẩu-parametric.pdf

Cần cẩu dầm đôi YZ

Trọng tải: 75 tấn-125 tấn
Máy rải: móc giàn điểm nâng đôi
Kết cấu: xe đẩy dầm đôi

Áp dụng cấu trúc dầm đôi và xe đẩy đơn, nó chủ yếu bao gồm cầu, xe đẩy, dầm móc, vận hành xe đẩy và các bộ phận điện. Móc giàn điểm nâng đôi yêu cầu vận hành đồng bộ cơ cấu nâng đôi, thiết bị lấy móc chính là dầm móc có khoảng cách cố định dùng để nâng muôi thép, móc phụ dùng để phối hợp với móc chính để đổ thép, xỉ thép và các hoạt động nâng phụ trợ khác.

Công suất(t)	Khoảng cách (m)	Chiều cao nâng (m)	Tốc độ nâng (m/phút)	Nhiệm vụ công tác
Móc chính	Móc phụ trợ	Móc chính	Móc phụ trợ	Nhiệm vụ công tác
75/20	13.5-31.5	22	24	6.1	9.7	A7
100/32	19-25	18-25	20-27	6.8-8.6	9.5-12	A7
125/32	19-22	20-24	22-26	7.6-9.5	9.5-12	A7

Dưới đây là thông số chi tiết: yz-dầm đôi-gáo-cần cẩu-parametric.pdf

Cần cẩu kiểu móc YZ

Trọng tải: 5 tấn-74 tấn
Máy rải: móc giàn điểm nâng đơn
Kết cấu: dầm đôi và xe đẩy đơn

Nó bao gồm khung cầu kiểu hộp, xe nâng, cơ cấu chạy xe đẩy lớn và hệ thống điều khiển điện. Máy rải điểm nâng đơn chỉ cần một bộ cơ cấu nâng, móc chính để gắp gáo nâng, có thể trang bị móc phụ dùng với móc chính để đổ thép, xỉ thép và các hoạt động nâng phụ trợ khác, đồng thời cũng có thể nâng muôi nhỏ, đổ thép bằng tay.

Công suất(t)	Khoảng cách (m)	Chiều cao nâng (m)		Tốc độ nâng (m/phút)		Tổng trọng lượng (t)
Công suất(t)	Khoảng cách (m)	Móc chính	Móc phụ trợ	Móc chính	Móc phụ trợ	Tổng trọng lượng (t)
5	10.5-31.5	16		15.5		14-33.7
10	10.5-31.5	16		10.4		16.2-36.67
16/3.2	10.5-31.5	16	18	10.7	14.6	21.5-44.02
20/5	10.5-31.5	12	14	9.8	15.5	22.8-46.85
32/5	10.5-31.5	16	18	7.8	15.5	30.6-58.2
50/10	13.5-31.5	12	16	7.8	10.4	39-73.8
74/20	13.5-31.5	22	24	6.1	9.7	68.72-108

Dưới đây là thông số chi tiết: yz-hook-type-gáo-cần cẩu-parametric.pdf

Cần cẩu dầm đơn điện luyện kim LDY

Trọng tải: dưới 16 tấn
Máy rải: Móc
Kết cấu: dầm đơn có tời luyện kim

Nó chủ yếu được sử dụng để nâng kim loại nóng chảy trong các nhà máy thép nhỏ và xưởng tiện cát, bao gồm khung cầu kiểu hộp, tời luyện kim, cơ cấu chạy xe đẩy và hệ thống điều khiển điện. Palăng điện được sử dụng làm cơ cấu nâng. Mức độ làm việc của tời điện không được thấp hơn M6. Ngoài phanh làm việc, cần trang bị phanh an toàn ở giai đoạn tốc độ thấp của tời điện, phanh này có thể hỗ trợ tải trọng định mức một cách đáng tin cậy để ngăn ngừa tai nạn khi phanh làm việc bị hỏng hoặc bộ phận truyền động bị đứt. Phần dưới của dầm chính được xử lý bằng vật liệu cách nhiệt đặc biệt.

Công suất(t)	Khoảng cách (m)	Chiều cao nâng (m)	Tốc độ nâng (m/phút)	Tổng trọng lượng (t)
2	7.5-28.5	9-20	7-8	1.92-8.16
3	7.5-28.5	9-20	7-8	2.27-9.04
5	7.5-28.5	9-20	7-8	2.77-13.71
10	7.5-28.5	9-20	7-8	3.66-15.57

Dưới đây là thông số chi tiết: ldy-luyện kim-điện-dầm đơn-trên cao-cần cẩu-parametric.pdf

Các biện pháp an toàn cần cẩu:

Mục đích chính của thiết bị này là vận chuyển kim loại lỏng nóng chảy, mức độ làm việc cao và yêu cầu an toàn cho thiết bị cực kỳ cao.
Điều kiện môi trường làm việc khắc nghiệt, nhiệt độ cao, nhiều bụi và khí độc hại. Lớp cách nhiệt được đặt ở dưới cùng của dầm chính để ngăn bức xạ nhiệt độ cao ảnh hưởng xấu đến cường độ của dầm chính, có thể gây nguy hiểm cho an toàn.
Và động cơ cơ cấu nâng chính được trang bị công tắc vượt tốc để đảm bảo rằng cơ cấu nâng ở trạng thái hỏng đầu cuộn của phanh an toàn sẽ phanh nhanh.
Hai phanh được cung cấp ở cả hai đầu của trục tốc độ cao của bộ giảm tốc tời và một phanh đĩa kẹp an toàn được cung cấp ở một đầu của trục quay để ngăn móc không bị chòng chành và trượt.
Khi cơ cấu nâng chính sử dụng hai bộ thiết bị dẫn động, khi một trong các động cơ hoặc một bộ thiết bị điều khiển điện tử bị hỏng thì bộ thiết bị dẫn động còn lại phải có thể đảm bảo công suất nâng định mức để hoàn thành một chu trình làm việc.
