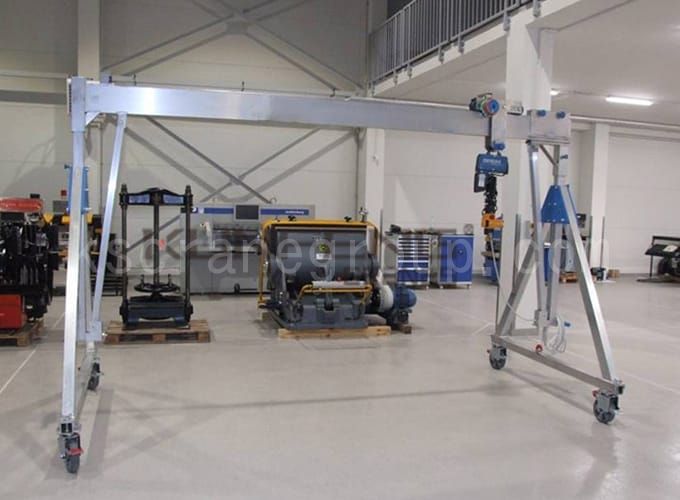

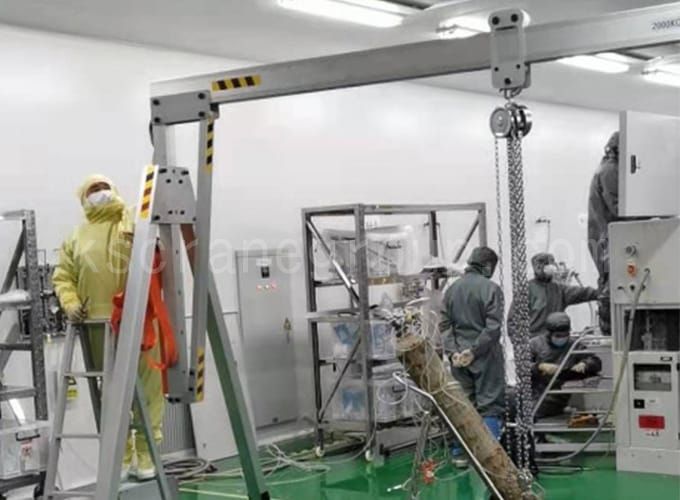

Koreni za gantry za alumini zina aina mbalimbali za nyimbo za wasifu na fomu za kusanyiko, zenye uwezo wa juu zaidi wa kubeba tani 5, wasifu wa aloi ya alumini iliyotengenezwa kwa usahihi na vipengele vya miundo ni rahisi kusakinisha, msimu, na kuendelea kufanya kazi kwa urahisi. Korongo za gantry za alumini zina uzani mwepesi lakini zina nguvu ya juu ya kujipinda na upinzani bora wa kuvaa. Kwa sababu ya uwekaji chanya wa uso na sifa zake za kuzuia kutu, muundo huu hutumiwa katika mimea safi, isiyoweza kulipuka na matumizi ya viwandani kama vile njia za uzalishaji wa magari, betri za lithiamu-ioni, chakula, dawa na vifaa vya elektroniki.
WLL(kg) | Kigezo cha vipimo(mm) | Uzito wa jumla (kg) | |||||||||
A | B | C | E | F | G | J | K | L | H | ||
500 | 2000 | 2076 | 1100-1500 | 1914-2114 | 2064-2264 | 1158 | 2190 | 415 | 440 | 1850-2050 | 35 |
400 | 2300 | 2376 | 1200-1800 | 2376 | 38 | ||||||
250 | 4000 | 4076 | 2700-3500 | 4076 | 42 | ||||||
400 | 2000 | 2076 | 1100-1500 | 1818-2218 | 1968-2368 | 1215 | 2076 | 1755-2155 | 36 | ||
400 | 2300 | 2376 | 1200-1800 | 2376 | 37 | ||||||
250 | 4000 | 4076 | 2700-3500 | 4076 | 42 | ||||||
250 | 2000 | 2076 | 1100-1500 | 2092-2992 | 2242-3142 | 1586 | 2631 | 2028-2928 | 40 | ||
250 | 2300 | 2376 | 1200-1800 | 2631 | 41 | ||||||
250 | 4000 | 4076 | 2700-3500 | 4076 | 46 | ||||||
1000 | 2000 | 2077 | 1102-1502 | 1661-2161 | 1822-2322 | 1270 | 2077 | 464 | 536 | 1549-2049 | 48 |
1000 | 3000 | 3077 | 1902-2502 | 3077 | 56 | ||||||
500 | 4000 | 4077 | 1902-3502 | 4077 | 61 | ||||||
1000 | 2000 | 2077 | 1102-1502 | 1900-2600 | 2061-2761 | 1484 | 2200 | 1859-2559 | 52 | ||
1000 | 3000 | 3077 | 1902-2502 | 3077 | 57 | ||||||
500 | 4000 | 4077 | 1902-3502 | 4077 | 62 | ||||||
1000 | 2000 | 2077 | 1102-1502 | 2140-3040 | 2301-3201 | 1698 | 2830 | 2099-2999 | 56 | ||
1000 | 3000 | 307 | 1902-2502 | 3077 | 61 | ||||||
500 | 4000 | 4077 | 1902-3502 | 4077 | 65 |
WLL | Kigezo cha vipimo(mm) | Ukubwa wa toli (mm) | Kipenyo cha caster(mm) | ||||||||
A | C | D max | E | D dk | F max | H max | H dk | G | |||
0.5 tani | 2500-9000 | 1580-8080 | 2355-5829 | 5×150-9×200 | 1605-4029 | 2675-6149 | 2757-6231 | 2007-4431 | 1212-2733 | 80 | 160~200 |
tani 1 | 2500-9000 | 1580-8080 | 2355-5829 | 5×150-9×200 | 1605-4029 | 2675-6149 | 2757-6231 | 2007-4431 | 1212-2733 | 80 | 160~200 |
tani 2 | 2500-8400 | 1580-7480 | 2355-5829 | 5×150-9×200 | 1605-4029 | 2675-6149 | 2757-6231 | 2007-4431 | 1212-2733 | 80 | 160~200 |
tani 3 | 2500-6000 | 1580-5080 | 2410-5527 | 5×150-8×200 | 1605-3927 | 2730-5848 | 2812-5930 | 2062-4330 | 1212-2733 | 80 | 200 |
5 tani | 2500-5500 | 1580-4580 | 3181-5000 | 5×200-6×200 | 2181-3800 | 3592-5438 | 3717-5562 | 2717-4362 | 1736-2557 | 125 | 200 |
WLL | Kigezo cha vipimo(mm) | Ukubwa wa toli (mm) | Kipenyo cha caster(mm) | ||||
A | C | E | DE max | G | |||
tani 0.25 | 2500-9000 | 1580-8080 | 5×150-9×200 | 2523-5997 | 1212-2733 | 80 | 160~200 |
0.5 tani | 2500-9000 | 1580-8080 | 5×150-9×200 | 2523-5997 | 1212-2733 | 80 | 160~200 |
tani 1 | 2500-8000 | 1580-7080 | 5×150-9×200 | 2523-5997 | 1212-2733 | 80 | 160~200 |
tani 2 | 2500-6000 | 1580-5080 | 5×150-9×200 | 2523-5997 | 1212-2733 | 80 | 160~200 |
tani 3 | 2500-5000 | 1580-4080 | 5×150-8×200 | 2578-5696 | 1212-2733 | 80 | 200 |
WLL | Kigezo cha vipimo(mm) | Kipenyo cha caster(mm) | ||||
A | C | E | DE max | G | ||
0.5 tani | 2500-9000 | 1580-8080 | 5×150-9×200 | 2523-5997 | 1212-2733 | 160~200 |
tani 1 | 2500-8000 | 1580-7080 | 5×150-9×200 | 2523-5997 | 1212-2733 | 160~200 |
tani 2 | 2500-6000 | 1580-5080 | 5×150-9×200 | 2523-5997 | 1212-2733 | 160~200 |
tani 3 | 2500-5000 | 1580-4080 | 5×150-8×200 | 2578-5696 | 1212-2733 | 200 |
