Um guia abrangente para selecionar o padrão de trilhos de guindaste correto para sua aplicação

As gruas são equipamentos indispensáveis na indústria e na construção, são utilizadas para movimentar e levantar cargas pesadas e por isso requerem um elevado nível de precisão e padrões de qualidade na sua concepção e instalação. Os trilhos do guindaste são um componente chave no apoio ao deslocamento dos guindastes e devem atender a uma série de padrões e especificações para garantir a segurança, estabilidade e eficiência do equipamento.

Definição de trilho de guindaste

Material do trilho do guindaste

Os trilhos do guindaste geralmente são feitos de aço de alta resistência para garantir durabilidade e capacidade de carga. Os materiais de aço comuns incluem aços carbono e ligas. Esses materiais precisam atender a padrões específicos de composição química, propriedades mecânicas e tratamento térmico para garantir sua adequação para aplicações industriais pesadas.

Classificação dos trilhos do guindaste

QU70:

• Parâmetros: O “QU” no nome do trilho QU70 significa trilho e o número “70” indica a massa do trilho, geralmente expressa em quilogramas por metro (kg/m).
• Dimensões: Os trilhos QU70 são maiores, com base mais larga e alturas laterais mais altas.
• Largura da base: geralmente em torno de 70 mm (2,75 polegadas).
• Altura lateral: Geralmente em torno de 120 mm (4,7 polegadas).
• Tipos de guindastes aplicáveis: Os trilhos QU70 são adequados para guindastes de médio porte, como guindastes de ponte e guindastes de pórtico.

QU80:

• Parâmetros: Os trilhos QU80 são semelhantes aos trilhos QU70, mas com maior massa.
• Dimensões: Os trilhos QU80 têm uma massa maior e geralmente também uma largura de base e altura lateral maiores.
• Largura da base: Geralmente em torno de 80 mm (3,15 polegadas).
• Altura lateral: normalmente em torno de 130 mm (5,1 polegadas).
• Tipos de guindastes aplicáveis: Os trilhos QU80 são adequados para guindastes médios e pesados, como guindastes de ponte e grande guindastes de pórtico.

QU100:

• Parâmetros: O “QU” no nome dos trilhos QU100 representa o trilho, enquanto o número “100” indica a massa do trilho, geralmente expressa em quilogramas por metro (kg/m).
• Tamanho: Os trilhos QU100 geralmente têm massa maior e dimensões maiores.
• Largura na base: geralmente em torno de 100 mm (3,94 polegadas).
• Altura lateral: Geralmente em torno de 150 mm (5,9 polegadas).
• Tipos de guindastes aplicáveis: Os trilhos QU100 são adequados para guindastes grandes e pesados, como guindastes portuários.

QU120:

• Parâmetros: O trilho QU120 é um trilho extrapesado com uma massa muito grande.
• Dimensões: O trilho QU120 possui largura de base e altura lateral muito grandes.
• Largura da base: geralmente em torno de 120 mm (4,7 polegadas).
• Altura lateral: Geralmente em torno de 170 mm (6,7 polegadas).
• Tipos de guindaste aplicáveis: Os trilhos QU120 são normalmente usados para grandes guindastes portuários, guindastes de mineração e outras aplicações de guindaste onde cargas extremas são necessárias.

Padrão do trilho do guindaste e desvio permitido

O comprimento fixo do trilho de aço é 9m, 9,5m, 10m, 10,5m, 11m, 11,5m, 12m, 12,5m, e o comprimento do trilho de bitola curta é 6m~8,9m (avançado em 100mm). A quantidade de trilho de bitola curta é negociada entre os lados da oferta e da demanda e indicada no contrato, mas não deve ser maior que 10% do peso total de um lote do pedido. O desvio permitido do tamanho do trilho deve estar de acordo com a tabela.

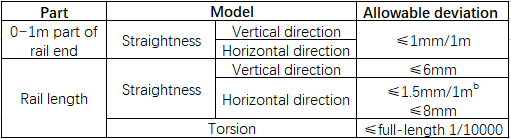

Desvio permitido de retidão e torção

Os desvios permitidos de retilineidade e torção dos trilhos devem estar de acordo com a tabela.

Peso de entrega

Os trilhos são geralmente entregues de acordo com o peso teórico. Após negociação entre as partes oferta e demanda e prevista no contrato, também poderá ser entregue de acordo com o peso real. A densidade do aço é calculada de acordo com 7,85g/cm2. O peso teórico e os dados de cálculo dos trilhos são apresentados na tabela.

Precauções de compra

Conteúdo do pedido

O contrato ou pedido de encomenda de acordo com esta norma deverá incluir o seguinte conteúdo:

1. Este número padrão;
2. Nome do Produto;
3. Número do modelo;
4. Número da série;
5. Quantidade, comprimento (pé fixo, pé não fixo);
6. Requisitos especiais.

Embalagem, marcação e certificação de qualidade

Marcação:Na cintura do trilho, em um lado de cada trilho, os seguintes sinais claros e em relevo devem ser desenrolados a cada intervalo de 4m, com uma altura de caracteres de 20 mm a 28 mm e uma altura elevada de 0,5 mm a 1,5 mm:

1. Marca do fabricante;
2. Número do modelo;
3. Número da marca;
4. Ano de fabricação (dois dígitos no final do ano corrente), mês.

Na cintura do trilho de cada trilho, não menos que 0,6 m da extremidade do trilho, em intervalos de não mais que 6 m, o uso de máquina de estampagem a quente estampada com uma marca de número de forno clara. Se a marcação do número do forno estampada a quente for perdida ou impressa incorretamente, ela deverá ser estampada a quente ou pulverizada novamente na cintura do trilho.
