Gerobak Gulungan Kabel KPJ
Deskripsi Produk

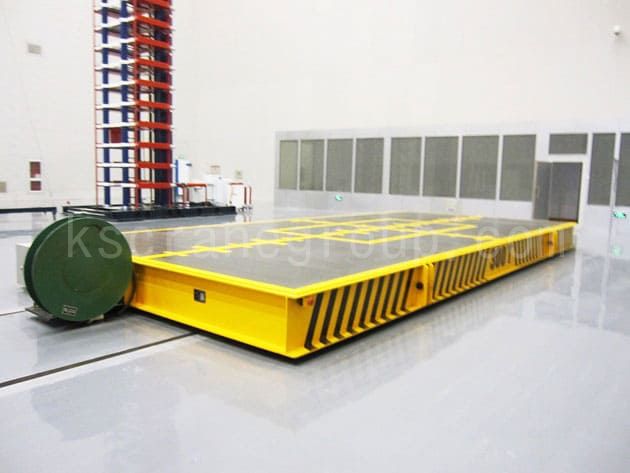

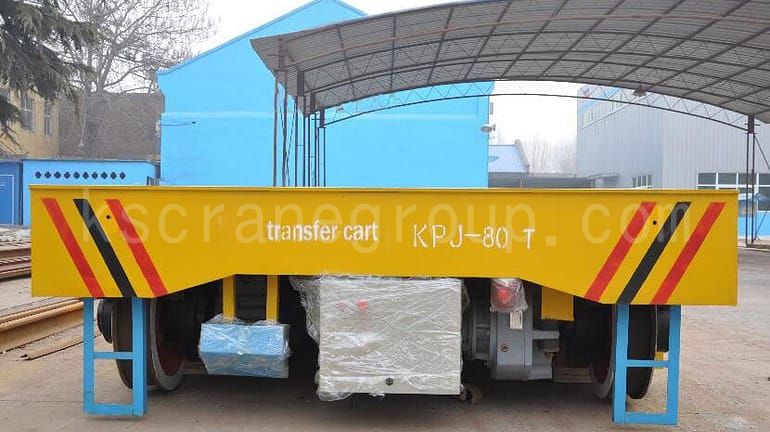

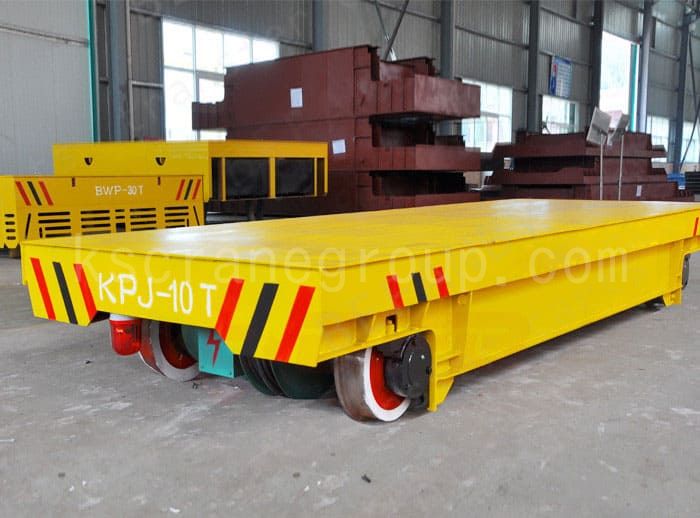

Kereta Transfer Rel Seri KPJ Didukung oleh Cable Reel
Kereta datar kereta Seri KPJ didukung oleh gulungan kabel. Gerobak pipih mendapatkan daya AC 380V melalui perangkat gulungan kabel yang dipasang di bagian bawah gerobak. Motor dikendalikan oleh daya melalui sistem kendali AC. Prinsip ini kami gunakan untuk mengoperasikan gerobak, misalnya start, stop, maju dan mundur dan seterusnya. Sistem operasi tegangan rendah 36V. Perangkat pengangkat hidrolik dapat dipasang di gerobak datar. Gerobak datar seri ini cocok untuk digunakan di lingkungan yang buruk, misalnya, kondisi suhu tinggi dan anti ledakan. Dengan strukturnya yang sederhana dan harga yang murah, seri ini lebih sering digunakan untuk mentransfer material dari satu bengkel ke bengkel lainnya. Dibandingkan dengan seri KPX, waktu penggunaan tidak dibatasi; Dibandingkan dengan seri KPD, tidak ada persyaratan yang ketat untuk pembangunan perkeretaapian. Kapasitas muat tidak terbatas dan dapat sering digunakan. Jika jarak tempuh lebih dari 50m, perlu dipasang pengatur kabel untuk mengatur kabel. Jarak tempuh kereta gulungan kabel KPJ bisa mencapai 200m.
Parameter
| Model | KPJ-2t | KPJ-5t | KPJ-10t | KPJ-16t | KPJ-20t | KPJ-25t | KPJ-30t | KPJ-40t | KPJ-50t | KPJ-63t | KPJ-80t | KPJ- 100t |
KPJ-100t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Beban terukur (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 |
| Panjang meja | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| ukuran lebar | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 |
| (mm) tinggi | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | 700 | 800 | 900 | 1200 |
| Jarak Sumbu Roda (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 |
| Pengukur Rel Bagian Dalam (mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 |
| Diameter Roda (mm) | Ф 270 |
Ф 300 | Ф 300 |
Ф 35 0 |
Ф 35 0 |
Ф 400 |
Ф 400 |
Ф 500 | Ф 500 | Ф 600 | Ф 600 | Ф600 (Berat) |
Ф 600 |
| Kuantitas Roda | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 |
| Jarak Bebas ke Tanah (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 |
| Kecepatan Lari (mm) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 |
| Daya Motor (kw) | 1 | 1.2 | 1.6 | 2 | 22 | 3 | 3.5 | 4 | 5 | 6.3 | 8 | 10 | 15 |
| Kapasitas Baterai (Ah) | 180 | 180 | 160 | 180 | 180 | 250 | 250 | 300 | 330 | 400 | 400 | 440 | 60 |
| Tegangan Baterai (V) | 24 | 36 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 72 | 72 | 72 |
| Waktu berjalan saat beban penuh | 4.32 | 5.4 | 4.8 | 4.3 | 4 | 4 | 3.5 | 3.6 | 3.3 | 3 | 3.6 | 3.2 | 2.9 |
| Jarak lari untuk satu kali pengisian daya (km) | 6.5 | 8.1 | 7.2 | 5.1 | 4.8 | 4.8 | 4.2 | 4.3 | 4 | 3.6 | 4.3 | 3.8 | 3.2 |
| Beban roda maks (kn) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 |
| Berat referensi (t) | 2.8 | 36 | 4.2 | 5.5 | 5.9 | 6.5 | 6.8 | 7.6 | 8 | 10.8 | 12.8 | 14.6 | 26.8 |
| QU87 | QU88 | QU89 | QU90 | QU91 | QU92 | QU93 | QU94 | QU95 | QU96 | QU97 | QU98 | QU99 | QU100 |
Catatan
- Gulungan kabel (tipe pegas, tipe kopling magnet, tipe yang digerakkan motor);
- Berhenti otomatis saat mendeteksi rintangan atau orang, sakelar batas (untuk membatasi perjalanan);
- Cara operasi (liontin kendali genggam, kendali radio jarak jauh atau platform operasi dengan gerobak);
- Suku cadang listrik (diimpor atau dibuat di Cina);
- posisi catu daya (tengah atau dua ujung);
- Perangkat kecepatan variabel (VFD);
- Dapat dirancang untuk memenuhi lingkungan kerja khusus seperti suhu tinggi.
