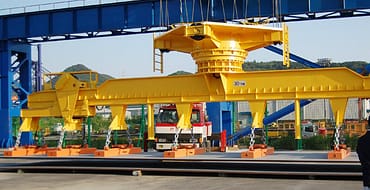

Elektromagnet v jeřábu

Zvedací elektromagnet pro ocelové šroty

Řada MW5

Zvedací elektromagnet pro ocelové šroty řady MW

Tato řada se používá pro sání a zvedání litinových ingotů, ocelových koulí, bloků ze surového železa, strojně přidaných třísek; všechny druhy různého železa ve slévárenství, vysokopecní materiál, řezací hlava; lisování ocelového šrotu a tak dále. V procesu úpravy strusky se používá k odstranění velkých kusů železa v první fázi, kromě toho se používá k zvedání železného prášku v uhelné pračce a tak dále. Dvoukomorová zásuvková krabice, ad hoc extra silná ochranná deska výstupní krabice, nastavení proti překroucení přívodního kabelu. Jeho režim buzení může být: režim jmenovitého napětí DC220v; režim silného buzení; režim přebuzení.

Typ MW5 s normální teplotou

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Modelka	Výkon ve studeném stavu (KW)	Aktuální A (studený/horký stav)	Celkový rozměr (mm)					Hmotnost (kg)	Nosnost zdvihu (kg)
Modelka	Výkon ve studeném stavu (KW)	Aktuální A (studený/horký stav)	A	C	F	E	G		Ocelová koule	odlévací ingot	tumings
MW5-50L/1	2.6	11.8/7.7	500	700	160	90	25	220	1200	220/130	80/65
MW5-60L/1	3.0	13.6/8.9	600	750	160	90	25	340	2000	290/170	95/80
MW5-70L/1	3.3	15/9.8	700	800	160	90	30	490	2500	380/200	120/100
MW5-80L/1	4.0	18/12	800	800	160	90	30	620	3000	480/250	150/130
MW5-90L/1	5.9	26.8/17.5	900	1090	200	125	40	800	4500	600/400	250/200
MW5-110L/1	7.7	35/22.8	1100	1140	220	150	45	1350	6500	1000/800	450/400
MW5-120L/1	10	45.5/29.5	1200	1100	220	150	45	1700	7500	1300/1000	650/500
MW5-130L/1	12	54.5/35.5	1300	1240	250	175	50	2010	8500	1400/1100	700/600
MW5-150L/1	15.6	70.9/46.1	1500	1250	350	210	60	2830	11000	1900/1500	1100/900
MW5-165L/1	16.5	75/48.8	1650	1590	370	230	75	3200	12500	2300/1800	1300/1100
MW5-180L/1	22.5	102.3/66.5	1800	1490	370	230	75	4230	14500	2750/1100	1600/1350
MW5-210L/1	28.4	129/84	2100	1860	400	250	80	7000	21000	3500/2800	2200/1850
MW5-240L/1	33.9	154/100	2400	2020	450	280	90	9000	26000	4800/3800	2850/2250
MW5-260L/1	35.6	162/105	2600	2100	450	280	90	10100	30000	6100/4900	3600/3850
MW5-280L/1	39	178/116	2800	2700	500	300	100	12450	34000	7100/5700	4450/3400
MW5-300L/1	41.6	189/123	3000	2300	500	300	100	14980	39000	8350/6700	5250/4100

Řada MW5 vysokofrekvenční typ

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-75%)

Řada MW vysokofrekvenční typ

Vysokoteplotní typ řady MW5

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Řada MW vysokoteplotní typ

Série MW5 Typ se silným magnetem

Zaměření na velkokapacitní ocelářské pece v železárnách a ocelárnách a potřebu častého nakládání a vykládání různých lehkých a různých odpadů vyvinuli technici inovací ve velkém měřítku silný magnetický elektromagnet, jehož sací síla je vyšší než u běžný typ o 30% nebo více. Zvláště vhodné pro proces nakládání oceli v elektrických pecích. Byl široce používán ve velkých ocelářských společnostech, uživatelé dobře odrážejí.

Hlavní technické údaje (jmenovité napětí DC-220V)

Řada MW Typ se silným magnetem

Řada MW61

Řada MW

Tato řada se používá pro efektivní nakládání a vykládání ocelového šrotu v úzkých kontejnerech podobných kmenům. Na míru podle tvaru kmene, pro zvedání ocelového šrotu, elektromagnet je obecně konstruován jako půlkruhová konstrukce na obou koncích, takže je také známý jako oválný elektromagnet. Vzhledem k různé velikosti násypky každého ocelářského podniku se specifikace zvyšuje, následující seznam modelů je pouze orientační. Speciální velikost lze přizpůsobit.

Typ MW61 s normální teplotou

Hlavní technické údaje (jmenovité napětí DC-220V)

Modelka	Výkon ve studeném stavu (KW)	Aktuální A (studený stav)	Celkový rozměr (mm)						Hmotnost (kg)	Nosnost zdvihu (studený/horký stav)
Modelka	Výkon ve studeném stavu (KW)	Aktuální A (studený stav)	A	B	C	F	E	G	Hmotnost (kg)	Odlévací ingot	Soustružení
MW61-400240L/1-75	40.01	181.9	4000	2400	1600	350	200	65	15600	7000/6000	3500/3000
MW61-380160L/1-75	30.36	138	3800	1600	2380	410	260	90	9700	6000/5000	3000/2500
MW61-350220L/1-75	42.5	193	3500	2200	1955	400	300	90	12000	6000/5000	3000/2500
MW61-300210L/1-75	34.5	157.1	3000	2100	1810	400	250	80	10500	5000/4000	2500/2000
MW61-300150L/1-75	28	127.3	3000	1500	1550	390	210	70	7660	3500/2800	1800/1500
MW61-250200L/1-75	24.6	136.5	2500	2000	2000	390	280	90	8400	5000/4200	2300/1800
MW61-250160L/1-75	29.2	133	2500	1600	1700	310	210	60	7500	4800/3900	2400/1950
MW61-250150L/1-75	24.2	110	2500	1500	1700	300	210	60	5936	4000/3200	2000/1600
MW61-240120L/1-75	24.57	112	2400	1200	1680	250	180	60	3970	3000/2400	1500/1200
MW61-200150L/1-75	17.93	81.5	2000	1500	1300	250	180	70	4200	2200/1900	1000/800
MW61-300150L/1	32.3	146.7	3000	1500	1530	390	210	70	6086	3500/2800	1800/1500
MW61-300100L/1	23.5	107	3000	1000	1530	350	210	60	5800	3000/2400	1500/1200
MW61-240100L/1	19.9	90.5	2400	1000	1800	250	180	60	3600	2500/1700	1300/900
MW61-220120L/1	23.4	106.3	2200	1200	1695	250	180	60	3650	2800/2240	1400/1120
MW61-200150L/1	21.01	95.5	2000	1500	1560	250	180	60	4000	2500/2000	1300/1000
MW61-200120L/1	15.68	73.26	2000	1500	1560	250	180	60	3650	2100/1000	1050/950
MW61-200100L/1	17.13	77.87	2000	1000	1450	300	190	60	2700	2000/1800	1000/900
MW61-140100L/1	12	55	1400	1000	1120	220	140	50	2350	1400/1100	700/600
MW61-11070L/1	7.7	35.1	1120	720	1020	220	150	45	1150	1000/800	600/540

Série MW61 Silný magnetický typ

Hlavní technické údaje (jmenovité napětí DC-220V)

Série MW Silný magnetický typ

Poznámka: přesně, protože existuje mnoho druhů ocelového šrotu, jeho tvar, velikost, hmotnost, hustota odpadu nejsou stejné, takže konstrukce magnetického obvodu elektromagnetu by měla být odlišná. Pokud je sací materiál elektromagnetu založen na určitém druhu ocelového šrotu, naše společnost vám může být přizpůsobena tak, aby byla plně využita jeho maximální účinnost.
