Elektromagnet v jeřábu

Zvedací elektromagnet pro sochory, nosníky a desky

Zvedací elektromagnet pro sochory, nosníky a desky

Řada MW22

Tato řada je nejrozšířenějším pravoúhlým elektromagnetem, který je vhodný především pro zvedání sochorů, ingotů a velkých primárních sochorů atd. Může být také použit pro zvedání kulatých sochorů, profilů a podobně. Pro různé druhy oceli, různé konstrukce magnetického obvodu.

Typ MW22 s normální teplotou

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Řada MW22 Vysokoteplotní typ

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Modelka	Studený stav Napájení (kw)	Studený stav Aktuální (A)	Celkový rozměr (mm)							Hmotnost (kg)	nosnost 2 jednotek (příklad)
			Celkový rozměr (mm)								150 sochorů		200 sochorů
			A	B	C	D	E	F	G		délka (m)	kus (s)	délka (m)	kus (s)
MW22-9065L/2	4.7	22.0	900	650	1050	500	110	180	35	1380	11	5	9	4
MW22-11065L/2	5.5	25.0	1100	650	1050	500	110	180	40	1720	11	6	9	5
MW22-14065L/2	7.1	32.3	1400	650	1100	600	125	200	45	2150	11	8	9	6
MW22-17065L/2	8.8	36.4	1700	650	1200	600	125	200	50	2650	11	10	9	7
MW22-21065L/2	11	50.0	2100	650	1250	700	140	250	55	3110	11	12	9	9
MW22-11070L/2	5.7	26.0	1100	700	1050	500	110	180	40	1860	12	6	10	5
MW22-14070L/2	7.1	32.3	1400	700	1100	600	125	200	45	2330	12	8	10	6
MW22-17070L/2	9.1	41.4	1700	700	1200	600	125	200	50	2820	12	10	10	7
MW22-21070L/2	11.2	50.9	2100	700	1250	700	140	250	55	3290	12	12	10	9
MW22-11080L/2	6.0	27.3	1100	800	1100	600	140	250	45	2160	14	6	11	5
MW22-14080L/2	7.5	34.1	1400	800	1200	600	125	200	50	2700	14	8	11	6
MW22-17080L/2	8.8	40	1700	800	1250	600	140	250	55	3210	14	10	11	7
MW22-21080L/2	10.5	47.7	2100	800	1350	700	140	250	60	3840	14	12	11	9
MW22-14090L/2	7.6	33.6	1400	900	1250	600	140	250	55	3010	16	8	12.5	6
MW22-17090L/2	9.6	43.5	1700	900	1350	600	140	250	60	3560	16	10	12.5	7
MW22-21090L/2	11.2	50.9	2100	900	1350	700	160	250	65	4280	16	12	12.5	9
MW22-25090L/2	12.2	55.5	2500	900	1350	600	160	250	70	5130	16	15	12.5	11
MW22-140100L/2	7.4	33.6	1400	1000	1350	600	140	250	60	3430	17.5	8	14	6
MW22-170100L/2	9.5	43.2	1700	1000	1350	700	160	250	65	3930	17.5	10	14	7
MW22-210100L/2	11.3	51.4	2100	1000	1350	700	160	250	70	4910	17.5	12	14	9
MW22-250100L/2	12.3	55.9	2500	1000	1400	700	160	250	75	5860	17.5	15	14	11

Super vysokoteplotní typ řady MW22

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Typ řady MW Super High Temperature

Řada MW32

Tato řada je nejrozšířenějším pravoúhlým elektromagnetem, který je vhodný především pro zvedání sochorů, ingotů a velkých primárních sochorů atd. Může být také použit pro zvedání kulatých sochorů, profilů a podobně. Pro různé druhy oceli se používají různé konstrukce magnetických obvodů. Vyznačuje se hlubokou propustností.

Typ MW32 s normální teplotou

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Řada MW32 Vysokoteplotní typ

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

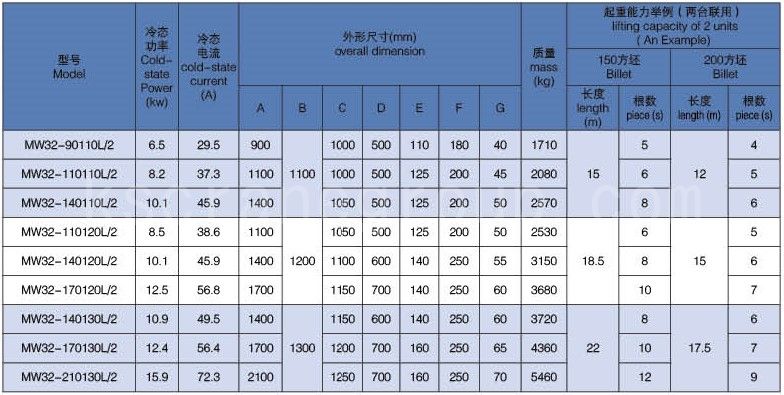

Typ řady MW32 s vysokou teplotou

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Modelka	Studený stav Napájení (kw)	Studený stav Aktuální (A)	Celkový rozměr (mm)							Hmotnost (kg)	nosnost 2 jednotek (příklad)
			Celkový rozměr (mm)								150 sochorů		200 sochorů
			A	B	C	D	E	F	G		délka (m)	kus (s)	délka (m)	kus (s)
MW32-90110L/3	7.0	31.8	900	1100	1000	500	110	180	40	1790	13	5	10.5	4
MW32-110110L/3	8.7	39.5	1100	1100	1000	500	125	200	45	2170	13	6	10.5	5
MW32-140110L/3	10.8	49.1	1400	1100	1050	500	125	200	50	2700	13	8	10.5	6
MW32-110120L/3	9.1	41.4	1100	1200	1050	500	125	200	50	2660	15.5	6	13	5
MW32-140120L/3	10.6	48.2	1400	1200	1100	600	140	250	55	3320	15.5	8	13	6
MW32-170120L/3	13.6	61.8	1700	1200	1150	700	140	250	60	3870	15.5	10	13	7
MW32-140130L/3	11.3	51.4	1400	1300	1150	600	140	250	60	3930	18	8	15	6
MW32-170130L/3	13.5	61.4	1700	1300	1200	700	160	250	65	4610	18	10	15	7
MW32-210130L/3	16.0	72.7	2100	1300	1250	700	160	250	70	5760	18	12	15	9
MW22-11080L/2	6.0	27.3	1100	800	1100	600	140	250	45	2160	14	6	11	5
MW22-14080L/2	7.5	34.1	1400	800	1200	600	125	200	50	2700	14	8	11	6
MW22-17080L/2	8.8	40	1700	800	1250	600	140	250	55	3210	14	10	11	7
MW22-21080L/2	10.5	47.7	2100	800	1350	700	140	250	60	3840	14	12	11	9
MW22-14090L/2	7.6	33.6	1400	900	1250	600	140	250	55	3010	16	8	12.5	6
MW22-17090L/2	9.6	43.5	1700	900	1350	600	140	250	60	3560	16	10	12.5	7
MW22-21090L/2	11.2	50.9	2100	900	1350	700	160	250	65	4280	16	12	12.5	9
MW22-25090L/2	12.2	55.5	2500	900	1350	600	160	250	70	5130	16	15	12.5	11
MW22-140100L/2	7.4	33.6	1400	1000	1350	600	140	250	60	3430	17.5	8	14	6
MW22-170100L/2	9.5	43.2	1700	1000	1350	700	160	250	65	3930	17.5	10	14	7
MW22-210100L/2	11.3	51.4	2100	1000	1350	700	160	250	70	4910	17.5	12	14	9
MW22-250100L/2	12.3	55.9	2500	1000	1400	700	160	250	75	5860	17.5	15	14	11

Řada MW42

Přijetím struktury magnetického obvodu typu „┌┬┬┐“ může generovat silnou sací sílu v úzké adsorpční oblasti a je vhodný pro zvedání několika malých sochorů, kolejnicových nosníků a také může být použit pro zvedání kulatých sochorů, ocelových profilů atd. Je to druh vysokonasávacího zvedacího elektromagnetu.

Typ MW42 s normální teplotou

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Řada MW42 Vysokoteplotní typ

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Modelka	Studený stav Napájení (kw)	Studený stav Aktuální (A)	Celkový rozměr (mm)							Hmotnost (kg)	nosnost 2 jednotek (příklad)
			Celkový rozměr (mm)								150 sochorů		200 sochorů
			A	B	C	D	E	F	G		délka (m)	kus (s)	délka (m)	kus (s)
MW42-90110L/2	8.95	40.7	900	1100	1050	500	110	180	40	1920	11	4	9.5	3
MW42-110110L/2	11.2	50.9	1100	1100	1050	500	125	200	45	2230	11	5	9.5	4
MW42-140110L/2	13.5	61.4	1400	1100	1100	500	125	200	50	2820	11	6	9.5	5
MW42-110130L/2	11.1	50.5	1100	1300	1050	500	125	200	50	2760	13.5	5	12	4
MW42-140130L/2	13.4	60.9	1400	1300	1100	600	140	250	55	3410	13.5	6	12	5
MW42-170130L/2	17.1	77.7	1700	1300	1200	600	140	250	60	4000	13.5	7	12	6
MW42-140140L/2	13.8	62.7	1400	1400	1100	600	140	250	60	4060	16.5	6	14.5	5
MW42-170140L/2	17.0	77.2	1700	1400	1200	600	160	250	65	4700	16.5	7	14.5	6
MW42-210140L/2	21.0	95.5	2100	1400	1350	700	160	250	70	5810	16.5	9	14.5	8
MW22-11080L/2	6.0	27.3	1100	800	1100	600	140	250	45	2160	14	6	11	5
MW22-14080L/2	7.5	34.1	1400	800	1200	600	125	200	50	2700	14	8	11	6
MW22-17080L/2	8.8	40	1700	800	1250	600	140	250	55	3210	14	10	11	7
MW22-21080L/2	10.5	47.7	2100	800	1350	700	140	250	60	3840	14	12	11	9
MW22-14090L/2	7.6	33.6	1400	900	1250	600	140	250	55	3010	16	8	12.5	6
MW22-17090L/2	9.6	43.5	1700	900	1350	600	140	250	60	3560	16	10	12.5	7
MW22-21090L/2	11.2	50.9	2100	900	1350	700	160	250	65	4280	16	12	12.5	9
MW22-25090L/2	12.2	55.5	2500	900	1350	600	160	250	70	5130	16	15	12.5	11
MW22-140100L/2	7.4	33.6	1400	1000	1350	600	140	250	60	3430	17.5	8	14	6
MW22-170100L/2	9.5	43.2	1700	1000	1350	700	160	250	65	3930	17.5	10	14	7
MW22-210100L/2	11.3	51.4	2100	1000	1350	700	160	250	70	4910	17.5	12	14	9
MW22-250100L/2	12.3	55.9	2500	1000	1400	700	160	250	75	5860	17.5	15	14	11

Série MW42 Typ s vysokou teplotou

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Typ řady MW při vysoké teplotě

Poznámka: Elektromagnet ultravysokoteplotního typu může být opatřen vodou chlazeným typem, to znamená, že po několikanásobném zvednutí horkého bloku se výrazně sníží sání elektromagnetu, v tomto okamžiku bude elektromagnet zvednut do chladu bazén na desítky sekund vychladnout a poté znovu zvedat, čemuž se říká vysokoteplotní potápěčský elektromagnet. Přijetí jedinečného výrobního procesu, chytrá struktura rozptylu tepla, aby se zajistilo, že svar nepraskne, cívka nevstoupí do vody.

Řada MW92

Zvedací elektromagnet pro sochory, nosníky a desky řady MW

Elektromagnety jsou vybaveny pohyblivými póly uvnitř pólů, které se po kontaktu s nasávaným předmětem mohou volně roztahovat a smršťovat, aby se maximalizovala kontaktní plocha. Vzhledem k vysoké údržbě pohyblivých magnetických pólů se snadno přilepí, proto se tato řada obecně nedoporučuje.

Typ MW92 s normální teplotou

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Řada MW Typ s normální teplotou

Řada MW92 Vysokoteplotní typ

Hlavní technické údaje (jmenovité napětí DC-220V, pracovní cyklus TD-60%)

Řada MW vysokoteplotní typ
