Mostové jeřáby

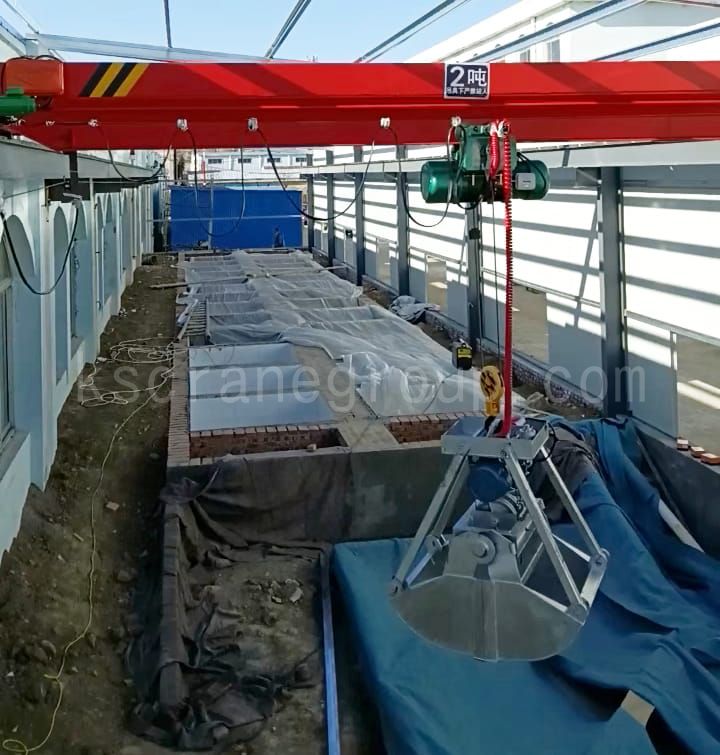

Mostový jeřáb LDZ s jedním nosníkem: Výkonná řešení pro manipulaci se sypkým materiálem

Jednonosníkový mostový jeřáb LDZ je z velké části stejný jako elektrický jednonosníkový mostový jeřáb LD, pouze uchopit kbelík mechanismus je jiný. Jeřáb je vybaven drapákovým zvedacím vozíkem a je vhodný pro manipulaci téměř se všemi sypkými a sypkými materiály, jako jsou odpadky, průmyslové materiály a písek. Nosnost mostového jeřábu se pohybuje od 2 do 10 tun a pracovní třída je A4. Tento jeřáb nelze použít v hořlavém, výbušném nebo korozivním prostředí. Je ideální pro zvedání v hornictví, v zařízeních na zpracování odpadu, ocelárnách a elektrárnách.

Konstrukce mostového jeřábu s jedním nosníkem LDZ

Jeřáby s drapákem se skládají z hlavních částí, jako je most, zvedací drapák, ovládací mechanismus jeřábu a elektrický řídicí systém.
Most: Tato kovová konstrukce se skládá z hlavního nosníku a koncového nosníku. Hlavní nosník má skříňovou strukturu složenou ze skupiny U-kanálu a I-paprskové skupiny.
Jeřábový vozík: zvedání zboží i jednotky běžící horizontálně podél mostu. Na vozíku jsou obvykle instalovány dvě sady elektrických kladkostrojů, jedna sada pro zvedání zboží nahoru a dolů a druhá sada pro otevírání a zavírání drapáku. Elektrický kladkostroj je rozdělen hlavně do dvou kategorií: kladkostroj z drátěného lana a ručně tažený kladkostroj, přičemž první z nich je široce používán.
Pojezdový mechanismus jeřábu: pohání celý jeřáb k pohybu tam a zpět podél nosníku dráhy. Pojezdový mechanismus využívá samostatný režim pohonu, který je doplněn kuželovým rotorem s brzdovým motorem nebo motorem s elektromagnetickou brzdou s pevným rotorem. Rychlost chodu může být 20, 30, 45 m/min.
Elektrický řídicí systém: Je to jednotka, která zajišťuje elektřinu pro funkci jeřábu. Návrh elektrického systému by měl vzít v úvahu některé záležitosti, jako je spolehlivost, životnost a bezpečnostní opatření pro zvedání.

Specifikace mostového jeřábu s jedním nosníkem

Svařovací linka robotického robota pro vnitřní kloub s jedním nosníkem jeřábu s hlavním nosníkem

Ve srovnání s manuální prací mají svary vytvořené robotem vynikající tvar, šířka svaru je rovnoměrná, povrch je plochý a vada je v podstatě nulová.
Kvůli rovnoměrné šířce svaru je poškození způsobené koncentrací napětí na svaru značně sníženo a průměrná výška svaru je vyšší než výška svaru, což výrazně zvyšuje pevnost výrobku.
