عربة كابل المحمول KPT
مقدمة مختصرة

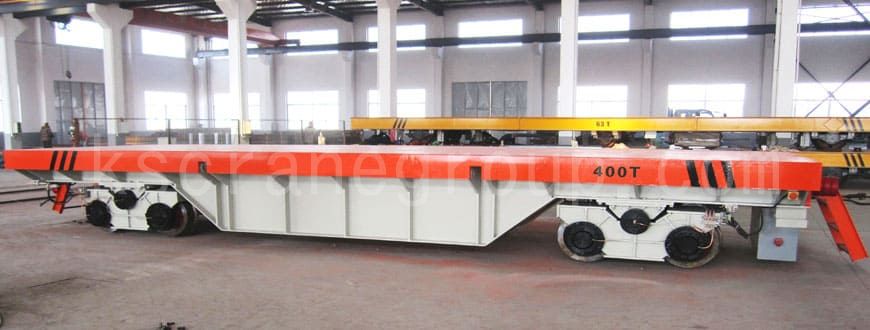

مقدمة موجزة عن عربات السكك الحديدية المسطحة من سلسلة KPT والمدعومة بكابل متحرك.
يتم تشغيل عربات النقل بالسكك الحديدية من سلسلة KPT بواسطة كابل متنقل. إنها تقوم بتوصيل التيار المتردد 380 فولت مباشرة في نظام التحكم الكهربائي لعربة النقل للسماح لها بالبدء والتوقف والمضي قدمًا والخلف وما إلى ذلك. يتم تشغيل العربة عن طريق سحب كابل يوضع على الأرض. يتم وضع خط الكابل بين القضبان. نظام التشغيل هو جهد منخفض بقوة 36 فولت. يمكن تركيب جهاز الرفع الهيدروليكي على العربات المسطحة. تعتبر العربات المسطحة من هذه السلسلة مناسبة للاستخدام في البيئة السيئة ، على سبيل المثال ، درجات الحرارة العالية وظروف مقاومة الانفجار. بفضل هيكلها البسيط وسعرها المنخفض ، يتم استخدام عربة الكابلات المتنقلة KPT في كثير من الأحيان لنقل المواد لمسافة قصيرة من ورشة عمل إلى أخرى. بالمقارنة مع عربة نقل سلسلة KPX ، فإن وقت الاستخدام غير محدود. مقارنة بعربة النقل من سلسلة KPD ، لا توجد متطلبات صارمة لتركيب السكك الحديدية. بالمقارنة مع عربة نقل سلسلة KPJ ، فإن التكلفة أقل. عربة نقل هذه السلسلة مناسبة للبيئة ذات مسافة تشغيل قصيرة (20m) ، تردد استخدام عالي ، وارتفاع منخفض للعربة. بالنسبة لحالة مسافة الجري القصيرة والسرعة المنخفضة ، يمكن استخدام السلسلة لتقليل تآكل الكابل.
معامل
| نموذج | KPDZ-2t | KPDZ-5t | KPDZ-10t | KPDZ-16 ت | KPDZ-20t | KPDZ-25t | KPDZ-30t | KPDZ-40t | KPDZ-50t | KPDZ-63t | KPDZ-80t | KPDZ-100t | KPDZ-150t | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الحمل المقدر (ر) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| الطاولة الحجم (مم) |
الطول | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| عرض | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2800 | 3000 | |
| ارتفاع | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | 800 | 900 | 1200 | |
| قاعدة العجلات (مم) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| الداخلية للسكك الحديدية مقياس (مم) |
1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| قطر العجلة (مم) | Ф 270 |
Ф 300 |
Ф 300 |
Ф 350 |
Ф 350 |
Ф 400 |
Ф 400 |
Ф 500 |
Ф 500 |
Ф 600 |
Ф 600 |
Ф600 (ثقيل) |
Ф 600 |
|
| كمية العجلة | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| الخلوص الأرضي (مم) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| سرعة الجري (مم) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| قوة المحرك (kw) | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| أقصى حمولة للعجلة (kn) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| الوزن المرجعي (ر) | 2.3 | 3.3 | 3.8 | 5.0 | 5.5 | 6.0 | 6.3 | 7.2 | 7.6 | 10.3 | 12.1 | 13.9 | 26 | |
| أوصت السكك الحديدية نموذج |
ص 15 | ص 18 | ص 18 | ص 24 | ص 24 | ص 38 | ص 38 | ص 43 | ص 43 | ص 50 | ص 50 | QU100 | QU100 | |
ملاحظات:
- يمكن تخصيص سعة التحميل وحجم الطاولة ومقياس السكك الحديدية.
- خيارات:
- حماية الكابلات (كابل داخل سلسلة أو كابل معلق)
- التوقف التلقائي عند اكتشاف عقبة أو شخص ، ومفاتيح الحد (للحد من السفر) ؛
- التشغيل (قلادة التحكم في اليد أو التحكم اللاسلكي عن بُعد أو منصة التشغيل مع السيارة.)
- قطع كهربائية (مستوردة أو مصنوعة في الصين) ؛
- السرعة المتغيرة dec = Vice (VFD).
- يمكن تصميمها لتلبية بيئة العمل الخاصة مثل ارتفاع درجة الحرارة والانفجار وما إلى ذلك.
